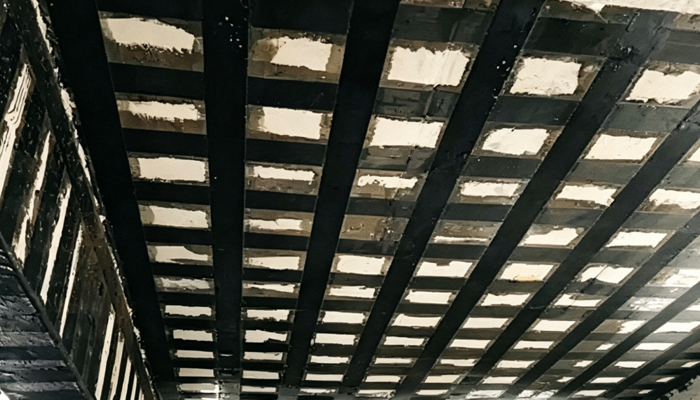

在建筑结构加固领域，碳纤维布凭借轻质高强、施工便捷、耐腐蚀性强的优势，成为混凝土补强、抗震加固的首选工艺。但雨季、地下室、临水及沿海等高湿环境下，碳纤维布空鼓、脱粘问题频发，不仅大幅削弱加固效果，更埋下结构安全隐患。
为何高湿施工极易出现空鼓？中研建科从机理、成因、危害、防治四大维度，深度拆解问题核心，奉上专业闭环解决方案。
高湿度：碳纤维布空鼓的核心诱因
碳纤维布加固依托环氧树脂浸渍胶，实现碳丝与混凝土基面的一体粘结、协同受力，而高湿度正是破坏粘结体系的关键：
1.水汽入侵，胶层失效：环境湿度＞85%、基面含水率＞4%时，水汽渗入未固化胶层，引发环氧胶乳化、白化、固化受阻，包裹空气与水汽，固化后形成空鼓气泡。
2.延缓固化，气泡滞留：高湿环境减慢胶液固化速度，胶层长期处于流动状态，滚压后气泡无法逸出，聚集形成大面积空鼓，残留水汽遇热还会引发后期鼓包。
3.基面水膜，造成假粘：潮湿基面形成隐形水膜隔离层，阻断胶液与混凝土有效粘结，形成虚粘，后期受力或温差变化，易整片剥离空鼓。
空鼓三大核心成因
1.基面处理不达标
基层打磨不净，浮浆、油污形成隔离层；裂缝坑洞未修补，胶层厚薄不均；基面含水率超标未除湿；转角未打磨R≥20mm圆弧，边角应力集中诱发空鼓。
2.材料选型配比不当
选用劣质、过期、不耐湿普通环氧胶，遇水粘结力骤降；胶液配比不准、搅拌不均，固化不完全；高湿场景未更换专用防潮型浸渍胶。
3.施工操作不规范

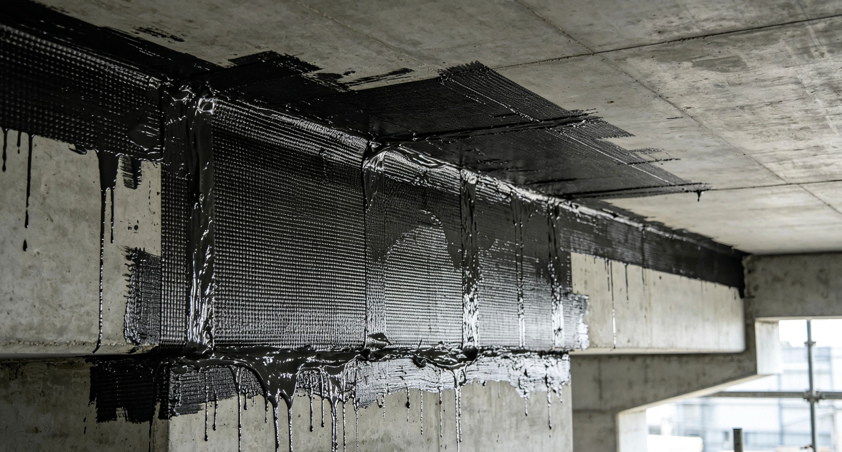

涂胶厚薄不均，存在缺胶积胶问题；滚压排气不彻底，水汽空气残留；多层粘贴未等底层触指干便施工，层层裹气；高湿环境无除湿保温措施，胶面二次受潮。
空鼓暗藏的工程风险
强度失效：有效粘贴面积不足95%，承载力不达标，加固形同虚设；
应力开裂：鼓包边缘受力集中，撕裂碳布、损伤基材；
寿命衰减：水汽持续侵入，加速胶层老化粉化；
成本剧增：铲除重贴造成材料浪费、工期延误，影响工程验收。
中研建科防空鼓全流程方案
杜绝高湿施工空鼓，需严把基面、材料、施工、养护全环节，中研建科标准化防控方案，直击潮湿施工痛点：
1.严控基面除湿：高湿场景用除湿机、烤灯、通风强制降湿；基层打磨洁净，修补裂缝坑洞，转角打磨圆弧。
2.选用高湿专用材料：选用中研建科碳纤维浸渍胶，不易乳化、粘结力强；搭配一级高强度碳布，浸润性佳，减少裹气。
3.规范施工养护：精准配比、机械搅拌至无气泡；薄涂底胶，均匀无积胶；单向滚压排气，从中间向四周压实，保证碳布完全浸润；高湿环境养护≥7天，防潮防踩踏。
4.空鼓分级补救：微小空鼓（＜5cm²）采用针头注胶法，注胶后滚压压实；中等空鼓（5-15cm²）菱形切割，修补基层后重新补贴；大面积空鼓（＞15cm²）整体铲除，重新打磨除湿、粘贴施工，保障粘结达标。
高湿并非空鼓的必然因素，而是检验材料、工艺与管控的标准。严把基面除湿、材料选型、施工排气、后期养护四关，就能从根源杜绝空鼓，让加固工程牢固达标、长效耐用。
中研建科专注建筑加固材料研发与技术服务，针对高湿施工场景，提供专用材料、标准化方案及现场技术指导，严守工程质量底线，保障每一项工程安全验收、长效可靠。
上一条：
